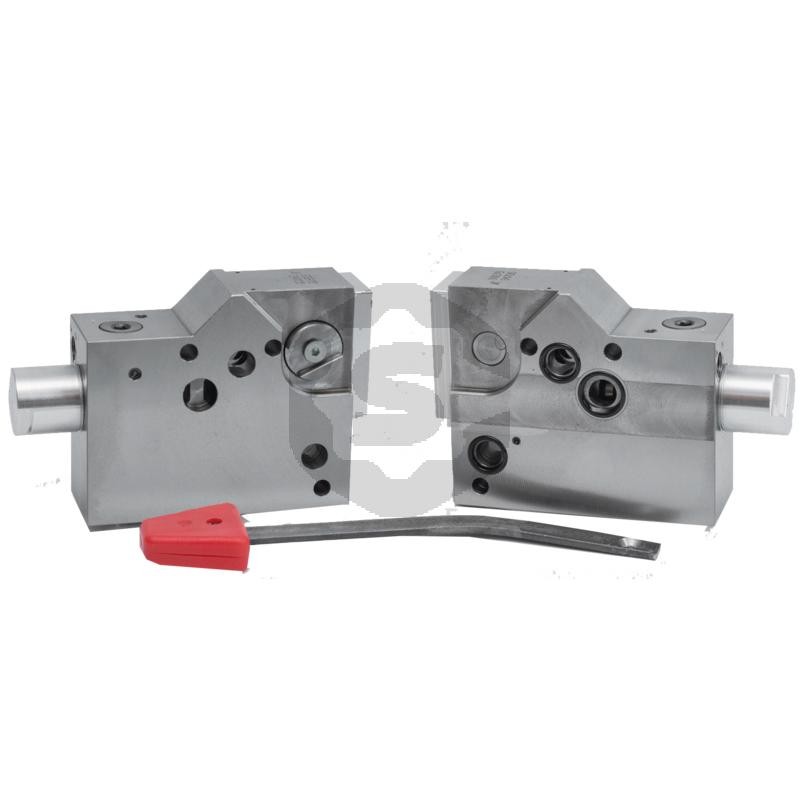

Aparat de comandă

optional comutabil ew / dw cu pozitie plutitoare 3x blocata (ridicare, coborare, pozitie plutitor) si oprire finala (cu ajutorul manetei)

Deutz

Atribute

• Categorie: Hidraulică
• Temp. de functionare. (°C): -20...+80
• Cod de referință: 04308866, 04304155, 04300357, 04304156, 02333726
• Descriere: Această supapă de control a fost special dezvoltată pentru tractoarele Deutz cu sistem hidraulic D-06. Această unitate de comandă auxiliară este o supapă cu 5/4 căi care este utilizată pentru a controla manual cilindrii și motoarele hidraulice. Dispune de racorduri etansate A si B. Acest lucru inseamna ca o scurgere in cantitate mica la sarcini mari este permisa. Dispozitivul are o poziție de clichet în poziția de ridicare și coborâre, care este echipată cu un comutator de limită automat hidraulic. Dacă continuați comutarea prin poziția de coborâre, este activată poziția plutitoare blocată, care nu este deblocată hidraulic (conexiunile consumatorilor A și B conectate la retur). Poziția de plutire poate fi utilizată ca poziție de coborâre blocată atât pentru cilindrii de ridicare cu acțiune dublă, cât și pentru cei cu acțiune simplă. Unitatea de comandă auxiliară poate fi comutată de la dublu efect la simplu efect și viceversa. Acest lucru este posibil si in timpul functionarii. Parghia de manevrare este inclusa.
• Filet de racordare: M18 x 1,5
• Vâscozitate: 10...200 mm2/s
• Presiune de lucru max. (bar): 220
• Tipuri: 2506, 3006, 4006, 4506, 5006, 5206, 5506, 6006, 6206, 6806, 7006, 7206, 7506, 8006, 9006, 10006, 13006, 2807, 3607, 4007, 4507, 4807, 5207, 6007, 6207, 6507, 6807, 6907, 7007, 7807 - 1984, DX 85, 90, 110, 120, 140
• Dimensiune: 230 x 120 x 50 mm
• Date tehnice:
  Presiune max. de functionare: 220 bar
  Presiunea maximă de retur 50 bar
  Debit nominal: min. 60l/min.
  Cuplu: 30 Nm
  Racorduri: M18 x 1,5
  Dimensiune: 230 x 120 x 50 mm
  Suprapunere pozitivă a comutației
  Ulei hidraulic conform DIN 51524
• Cuplu strangere /Șurub de strangere Nm: 30
• Debit nominal (l/min): 60
• Greutate (kg): 4,64800
